CA-118 Modyfikacja ogólnej płytki LCD LED płytka prądu stałego , płyta wysokiego napięcia 2P4LED

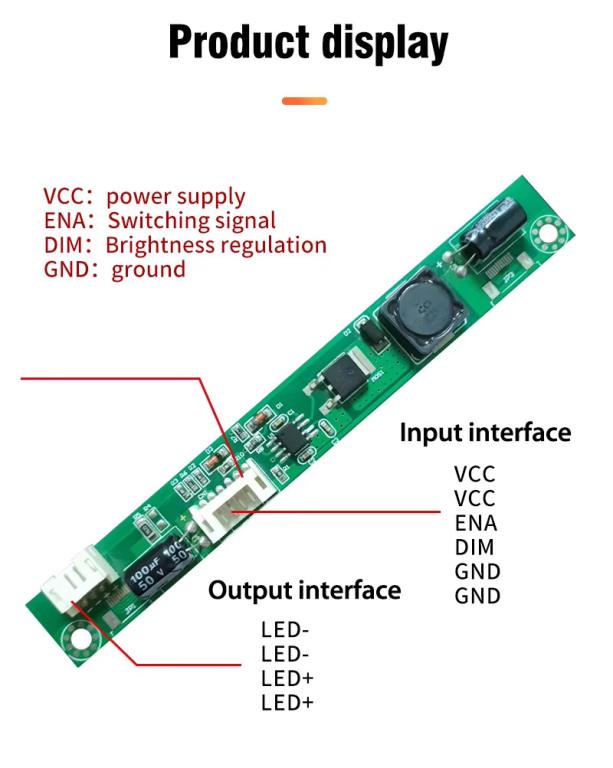

1. Podłącz zasilanie, przewód uziemiający i sygnały przełączające wymagane dla płytki podwyższającej napięcie do uniwersalnej płytki podwyższającej napięcie LED. VCC: zasilanie ON: sygnał przełączający ADJ: regulacja jasności GND: przewód uziemiający Wskazówka: Ta sama metoda podłączenia, co w przypadku płytki wysokiego napięcia LCD. 2: Użyj mnożnika, aby zmierzyć, ile przewodów jest podłączonych do diody LED. Pasek zasilający – które bieguny są ujemne, które ujemne, a które ujemne. W wielu przypadkach występują tylko przewody dodatnie i ujemne, a osoby o umiejętnościach technicznych nie powinny ich używać. Definicję można znaleźć, patrząc na pasek świetlny. Przypomnienie: Zasilanie pasków LED jest takie samo i połączone ze sobą. Ile elektrod ujemnych reprezentuje liczbę zestawów obwodów szeregowych? CN1: Przewód uziemiający przełącznika sygnału zasilania, regulacja jasności (tak samo jak w przypadku LCD)
